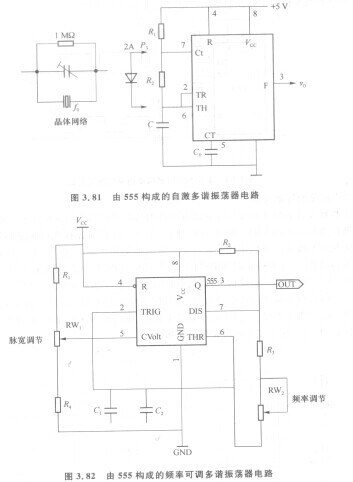

按图3. 81所示进行连接，M112B1即被连成一个自激多谐振荡器电路，此电路的工作过程与单稳态触发器工作过程不同之处是电路没有稳态，仅存在两个暂稳态，电路不需要外加触发信号，利用电源通过R．，R。向C充电，以及C通过R。向放电端C。放电，使电路产生振荡。输出信号的时间参数为

   T= Ti+T2

   其中T，一0.7(R．+R。)C(正脉冲宽度)，T：一0.7R2 C(负脉冲宽度)，T=O. 7(R．+2Rz )C。

   555电路要求R。与Rz均应大于或等于1 kQ，但(R1+R2)应小于或等于3.3MQ。

   在图3. 81所示电路中接人部分元件，可以构成下述电路。

   ①若在电阻R：上并接一只二极管(2AP3)，并取Ri～R：，电路可以输出接近方波的信号。

   ②在C与Rz连接点和TR与TH连接点之间的连接线上，串接人一个如图3.81历示的晶体网络，电路便成为一个晶体振荡器。晶体网络中1 MQ电阻器作直流通路用，并联电容用来微调振荡器的频率。只要选择R．，R。和C，使在晶体网络接入之前，电路振荡在晶体的基频（或谐频）的稳定振荡信号。

   图3. 82是又一形式的由555构成的多谐振荡器电路，随着充放电电容C．、C2分别接大、小电容量，555定时器还可分别输出低频段（零点几赫兹到十几赫兹）和高频段（几十千赫兹到几百千赫兹）的信号，必要时可增加并联电容来增加频段。调节图中的RW，、RW2旋钮，可分别调节输出波形的宽度和频率。图中R。、R。通常选几千欧，R，、R4通常选几十千欧，RW，选几百千欧，RW：选几十千欧。
