一、实验目的

   ①掌握使用集成逻辑门和石英晶体振荡器产生脉冲信号的方法。

   ②掌握影响输出脉冲波LPC2214FBD144波形参数的定时元件数值的计算方法。

   ③熟悉使用脉冲示波器测量脉冲信号周期T和脉宽Tw的方法。

   ④熟悉脉冲分配器CD4017逻辑功能及应用。

   二实验原理

   脉冲信号发生器

   在数字电路系统中，经常需要各种宽度、幅度且边沿陡峭的脉冲信号来协调整个系统的工作，如触发器和各种时序电路的时钟信号CP。需要说明的是：模拟电路产生的信号一般是正负对称的各种波形信号，而数字电路产生的信号一般是底部为0电平、顶部为1电平的脉冲信号。获取CP的方法很多，总的思路是利用多谐振荡器产生。除了用施密特触发器和555定时器能产生脉冲信号（后面实验介绍）外，本实验介绍一些其他常用的产生脉冲信号的方法。

   利用与非门组成脉冲信号产生电路

   与非门作为一个开关倒相器件，可用来构成各种脉冲波形的产生电路。电路的基本工作原理是利用电容器的充放电，当输入电压达到与非门的阈值电压VT时，门的输出状态即发生变化，因此电路中的阻容元件数值将直接与电路输出脉冲波形的参数有关。

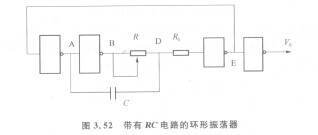

   由门组成的自激多谐振荡器右对称型振荡器、非对称型振荡器等。如图3. 52所示为一种带有RC网络的环行振荡器。其中R。为振荡电阻，一般取100 Q，受电路工作条件约束，要求R≤1kQ，电路输出信号的周期T～2. 2RC。
