测试子网的覆盖范围大体与测试单元相同，LM2901DR但是测试点可以达到几十个。基于虚拟仪器的测试子网硬件设备一般是在一台计算机中插入几块数据采集卡，或在一台PXI机箱中插入几个数据采集模块。

   NI公司为多数据采集卡同步开发了RTSI（Real Time System Integration，实时系统集成）总线技术。RTSI总线使用一种定制的门阵列和一条带形电缆，能在一块数据采集卡上的多个功能之间或者多块数据采集卡之间发送定时和触发信号。通过RTSI总线，可以同步模数转换。选一块板卡作为主板，接入外界的触发信号。然后将该触发信号引接到RTSI的某一线，传送到其他各从板。各从板则将触发源设置为该RTSI线。当触发来I临的时候所有板卡即可同时开始采集数据。

   PXI是多通道同步采样最理想的平台。虽然PXI触发总线实际也是RTSI总线，但是PXI可以提供更多的模块插槽，如图15-2所示，而且板卡间的同步与触发信号可以通过机箱背板传送，因此使用更加简便，精度和稳定性更好。

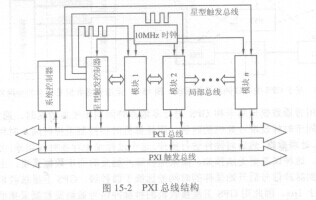

   图15-2  PXI总线结构

   对于更精密和复杂的同步要求，PXI系统还提供了星形触发总线。将一种称做星形融发控制器的特殊模块插在PXI机箱的第二槽中，用来提供10 MHz的时钟信号源，代替第一槽中控制器提供的时钟信号源。这种方法比较适合于高速数据采集模块，还能够同步多个机箱中的数据采集模块。
