液压教学实验台主要是为学习液压传动课程的学生提供一个验证液压理论知识的学习环境，LD1085D2M18R但是它应该尽可能采用工业标准的元器件，结构以及原理也应和工业试验设备高度近似，这样就可以使学生对真实的液压设备产生感性认识，学习的知识便于与工程实践接轨，在这样的实验台上开发的测试系统也完全可以移植到工业现场。

   本书介绍的液压实验台测试系统，可以进行液压泵性能测试和节流调速回路性能测试。

   测试系统结构

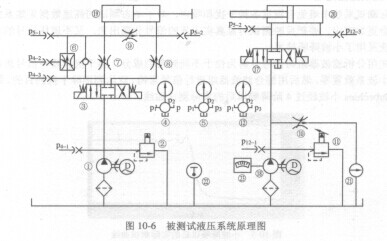

   图10-6为液压教学实验台液压系统原理图。系统中的测点有：

·压力④、⑤、⑩：采用硅压阻压力变送器。要求12V直流电源激励，输出0～5V电压信号，按标定值换算为压力值。

   ·流量计①：采用带发信器的椭圆齿轮流量计。要求12V直流电源激励，输出4.5V～8.5V电脉冲信号，按脉冲当量换算流量值。

   ·油缸⑩：用直线位移传感器测量位移和速度，要求SV直流电源激励，输出0～5V电压信号，按标定值换算为位移值，经过微分求油缸运动速度。

   ·油箱⑨：用热电阻做传感器测量温度，要求ImA电流激励，输出电压信号，按标定值换算为温度值，用来监测系统温度上升。

   ·电机⑨：通过功率转换器取得功率信号，按标定值换算为功率值。

   根据各测点传感器的情况，采用SC-2040信号调理卡，提供8通道同步放大和过电压保护，数据采集卡使用PCI一6024E。
