在这个对话框式的设计面板左上部分按以下3个步骤进行参数配置：

   (1)择滤波器组的类型是正交滤波器还是双正交滤波器，NC7SZ04M5X以确定小波类型(WaveletType)。

   (2)通过选择滤波器的类型，例如最平顶滤波器、等波纹滤波器等，确定两个低通滤波器Go(Z)和Ho(Z)之积Po(Z)(Product of lowpass)。

   (3)通过选择0点和相位，分解Po(Z)为Go(Z)和Ho(Z)(Factorization)。

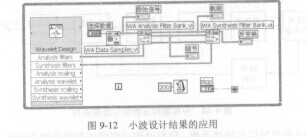

   由于Advanced Signal Processing Toolkit中的滤波器都是实值的有限冲击响应滤波器，所以只需要在半个平面上进行以上的设计。可以根据显示在设计面板下方的滤波器频率响应函数和零点分布情况选择各项参数，同时在设计面板右上部分观察基本小波和尺度函数。小波设计完成后，关闭Wavelet Design VI。图9-12是应用设计结果进行小波变换的示例。程序中的WA Data Sample VI产生做分析用的原始信号；WA Analysis Filter Bank VI采用小波设计结果的分析滤波器组把原始信号分解为概貌和细节，WA Synthesis Filter BankVI采用合成滤波器组将概貌和细节反变换为信号整体。这两个VI在小波分析函数子选板的“Discrete Wavelet—Filter Banks”子选板中。

   图9-12小波设计结果的应用

   也可以将滤波器系数保存在数据记录文件中供其他VI调用。
