传统DAQ的应变测量程序

发布时间:2014/6/28 21:40:39 访问次数:590

   图7-51所示的程序使用虚拟通道定址,AM7802-CLT因此不需要给数据采集VI连接device和inputlimits这两个输入参数。LabVIEW根据MAX中的通道输入极限配置选用适当的增益对硬件进行配置。

   这个程序采用了硬件定时的连续数据采集,配置了每通道采样数据点数10倍的缓冲区。AI Read VI返回测量的桥压。在每次采集中依次对各通道桥压值进行平均,然后将它转换为应变值。如果按下“置零”键,则当前信号电压将被作为测量的初始值。For循环输出一个数组,其中每个成员是一个通道最新的应变值。采集完成后用AI Clear VI清除对模拟输入设备的配置,释放分配的系统资源。

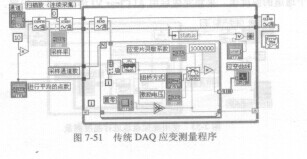

   图7-51传统DAQ应变测量程序



   图7-51所示的程序使用虚拟通道定址,AM7802-CLT因此不需要给数据采集VI连接device和inputlimits这两个输入参数。LabVIEW根据MAX中的通道输入极限配置选用适当的增益对硬件进行配置。

   这个程序采用了硬件定时的连续数据采集,配置了每通道采样数据点数10倍的缓冲区。AI Read VI返回测量的桥压。在每次采集中依次对各通道桥压值进行平均,然后将它转换为应变值。如果按下“置零”键,则当前信号电压将被作为测量的初始值。For循环输出一个数组,其中每个成员是一个通道最新的应变值。采集完成后用AI Clear VI清除对模拟输入设备的配置,释放分配的系统资源。

   图7-51传统DAQ应变测量程序
