DC/DC开关电源设计，开关E28F320J3A-110电源自问世以来，以其小型化、高效率的突出优点广泛地应用于各种电器设备中。它与线性稳压电源的最大区别是：开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关元件的占空比来调整输出电压。

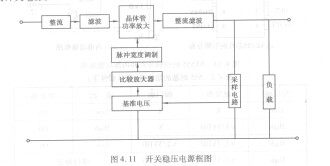

      开关电源的基本组成，如图4. 11所示为开关稳压电源的基本框图。50Hz的交流电经过整流滤波电路变成含有一定脉动成分的直流电压，然后进入高频变换电路。高频变换部分的核心是一个高频功率开关元器件，它将脉动直流电压变成高频的矩形波，最后将这个矩形波电压经过整流滤波，得到所需的直流电压。开关电源中的控制电路包括：基准电压产生电路、比较放大电路、振荡器、脉宽调制电路等。开关电源的输出通过采样电路获取电压信号，通过与给定的基准电压进行比较，进而控制脉宽调制电路来改变高频功率开关元件的开关时间比例，达到稳定输出电压的

目的。目前，脉宽调制及相关电路已集成一个芯片内供用户选用，如TJA94、SG3524、MC3420等构成的开关电源。
