①UART l(RXD/TXD)是默认的串行接口。支持数据传输速率：(4.8～115) Kbps。PHX45NQ11T信号电平：CMOS OV到VCC。

   ②USB接口：在主机的USB接口和接收器的VDD USB引脚间必须接入一个LDO（输出3.3V）。接收器以USB自供电设备方式使用时，基本不耗电。但在总线供电方式下，电流最大约150mA。、在这两种方式间切换，LDO需要通过使能端控制其是否工作。

   ③DDC I2C。I2C通信总线，SDA2和SCL2引脚内置上拉。作为从机模式时无须上拉。

   I/0引脚。

   ①EXTINTO是一个有固定输入电压阀值的中断输入引脚。独立于VCC，如引脚不用，悬空即可。

   ②配置引脚（CFG COMO、CFG_COM1、CFG_GPSO）。

   NE0-5Q模块提供1或3个引脚用于开机时间配置，如表10-1所示，这些都是功能复用的引脚，如CFG__ COMO与MOSI复用第14号引脚。在启动后这些引脚立即有效，并且一旦启动，除非系统掉电或者复位，否则配置后的信息会一直保持。如果这些配置信息已存储到后备RAM，则直到后备电池被中断才会丢失信息。

   ③定时脉冲。

   GPS接收机提供了一个硬件同步TIMEPULSE（引脚3），时间脉渖周期(Pulse Period)从Ims到60s。用户可对极性（上升沿或下降沿）和脉冲宽度进行设置。更改TIMEPULSE设置需要使用UBX专用消息UBX - CFG（Config，配置）-TP（Time Pulse，时间脉冲）。UBX-T[M（Time，时间）-TP（Time Pulse，时间脉冲）消息为下一个TIMEPULSE提供时间信息，包括时间源和量化误差。

(D EXTINTO Timemark。

   GPS接收机可用于时间测量，精度为亚毫秒级，使用的是外部中断(EXTINTO)。Timemark功能可用UBX-CFG-TM进行使能。测量结果使用UBX-TIM-TM消息通过串口发送，包括上一次Timemark定时源的时间、有效性、标记数、时间差和量化误差。

   NE0-5Q引脚为24脚，具体的引脚介绍如表10-1所示。

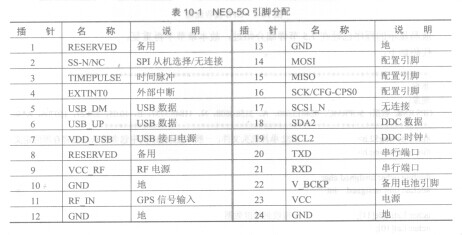

   表10-1  NE0-5Q引脚分配
