本系统主要曲移相网络、 Q12P1CXXB110E程控增益放大电路、真有效值转换电路、50 Hz低通滤波电路、A/D采样电路及相差测量电路组成。下面分别予以介绍。

   1)移相网络

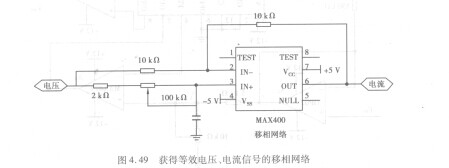

   在线性系统中，当正弦交流电压施加在线性负载上时，产生的电流也是一个与电压同频的正弦交流量。因此，模拟电流信号可由模拟电压信号经过移相网络后得到。为此需设计等幅移相网络，通过改变电位器的阻值大小可将电压信号移相（- 1800~ 00）后得到电流信号。参考电路如图4. 49所示。

   图4. 49获得等效电压、电流信号的移相网络

   2)程控增益放大电路

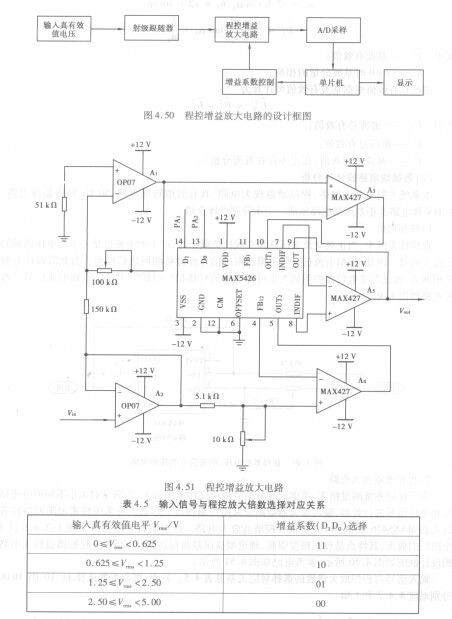

   为了保证系统测量精度，考虑到输入信号幅值变化范围较大，为满足对大小不同的电流信号和电压信号进行处理，输入放大器电路应采用可编程放大形式。可采用精密电阻网络仪表放大器MAX5426和MAX427纽成程控增益放大电路。该增益放大电路可实现1、2、4、8这4个挡位的放大，其特点是放大精度很高，理论增益误差指标达到0. 025%。程控增益放大电路的设计框图如图4. 50所示，参考电路如图4.51所示。

   输入信号与程控放大倍数的选择对应关系见表4.5。其中，增益系数选择11、10、01和00分别对应8、4、2和1倍。

   ②在Multisim 2001电路窗口中，创建如图5.18所示的高通滤波器电路，分析高通滤波器的频率响应。

运行仿真，查看波特仪的图形，如图5. 19所示。
