另一个问题是混合信号集成电路(IC)的模拟和数字接地插脚在哪里以及怎样连接。有T729N38TOF趣的是大多数模数( A/D)转换器制造商在建议使用分割接地平面的同时，在他们的数据表或者使用说明中注明模拟地(AGND)和数字地(DGND)的插脚必须在外部用最短的导线‘连接到同一低阻抗接地平面上。DGND到AGND连接中任何附加的阻抗都将会通过IC内部的杂散电容把噪声耦合到模拟电路中，如图17-6所示。

   图17-6所示的是由瞬态电流流过DGND引线的内部电感，以及任何瞬态电流流过AGND和DGND之间的外部接地连接的电感产生的。然而，PCB设计者只能控制外部接地连接的电感。因此，他们推荐把A/D转换器的AGND和DGND插脚都连接到模拟接地平面上（也可见17.5节）。

   如果系统只包含一个AlD转换器，以上所有要求都容易满足。接地平面可以分割为模拟部分和数字部分，在转换器下面的一个点上连接在一起，如图17-7所示。两个接地平面之间的桥应该做得与lC -样大，不应布设迹线跨越平面上的缝隙。这是IC制造商典型的演示板。

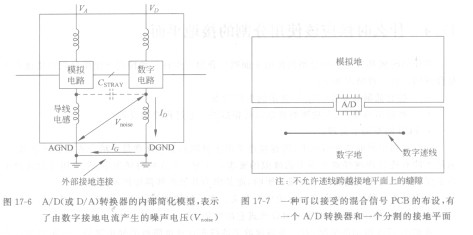

    图17-6 A/D(或D/A)转换器的内部简化模型，表示了由数字接地电流产生的噪声电压

   图17-7  -种可以接受的混合信号PCB的布设，有一个A/D转换器和一个分割的接地平面

   然而，如果不只是一个A/D转换器，系统中有多介转换器时又会怎样？如果模拟和数字接地平面在每个转换器的下面都连接在一起，平面在多点被连接在一起，而就不再被分割。如果平面没有在每个转换器下面都连接在一起，那么怎样满足AGND和DGND插脚必须通过低阻抗连接在一起的要求？

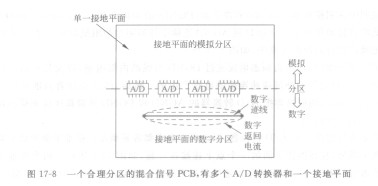

   满足把AGND和DGND插脚连接在一起的要求，并且在这个过程中不产生额外的问题的更好方法是只用一个接地平面。这个接地平面应该分为模拟区和数字区，如"'17-8所示。这种布设满足通过一个低阻抗平面把模拟地和数字接地插脚连接在一起的要求’，并且满足不产生任何意外的回路和偶极子天线的EMC问题。

   正如Terrell和Keenan(1997，p．3-18)在《Digital Design for Interference Specifications》中明确指出的：“在你面前，应该只有一个地”。
