开关电源产生共模电流的另一个机制如图13-26所示。这是输入和输出电路都在电源外部接地的结果。SN74HCT573NSR这种情况下，开关晶体管作为噪声电压发生器在电源变压器的初级绕组上产生一大的dV/dt;这个电压的幅度在峰值开关电压和零之间变化。dV/dt驱动一共模电流。

   流经变压器的匝间电容C丁到电源输出端的地，而且返回输入端的地，如图13-26所示。即使输出电路不接地，由于输出电路与地之间的寄生电容这个环路仍然存茌。

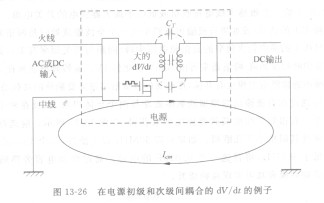

   图13-26  在电源初级和次级间耦合的dV/dt的例子

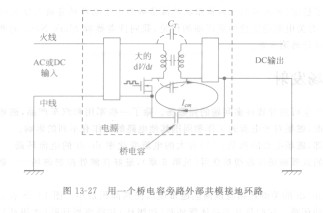

   在电源内部提供一个小的环路供电流流过，因此电感很小，会使这个外部共模电流消除或至少最小化。可在电源内部的初级公共端和次级接地端之间增加一个“桥电容”来实；寡这个结果，如图13-27所示（Grasso和Downing，2006）。因为这个电容连接在一个交流输入电源线和次级地之间，所以它必须被安全部门认可。通常用一个Y电容（共模滤波器中所用的相同型号的电容），值为1000～4700pF。为了有效，桥电容必须装在PCB上使与之串联的迹线电感（用短宽的迹线）最小化的位置处，迹线必须为共模电流保持一个小环路。

   消除或最小化这一问题的另一个方法是用一个有法拉第屏蔽的变压器以有效减小匝间电容，或在直流输出导线上增加一个共模扼流圈以减小共模电流。
