安装滤波器，使滤波器的金属外壳与机壳直接相连，这就消除了与内部Y电容串联的任何额外的电感。SN74HCT273NSR滤波器外壳与机壳间的任何导线由于它的电感会降低滤波器的有效性。即使短线也是感性的，应当避免。

   滤波器和电源之间的电缆应布设得与外壳靠近以使任何拾取最小化。滤波器的输入导线也应远离任何信号电缆（尤其数字电缆），而且不应布设在数字逻辑PCB上或靠得太近。对图13-23所示的布局的一个改进是直接邻近电源线滤波器安装电源。

   上述的讨论指出如图13-24所示的一个有集成交流电源线连接器的电源线滤波器的优点。这种结构把滤波器安装在电源线进入外壳的位置，当滤波器的金属法兰被用螺丝拧紧或用铆钉铆在机壳上时（没有涂漆的导电面上），Y电容将良好接地。电源线滤波器的安装和配线的重要性也不能被过分强调。

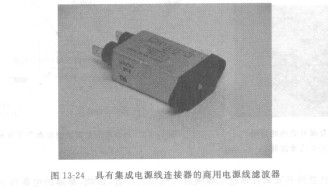

    图13 -24具有集成电源线连接器的商用电源线滤波器
