控制差模辐射发射的第一步是印制电路板的布设。为了成本效益，最初设计电路板时必须考虑发射控制。

   当布设一个印制电路板(PCB)以控制发射时，HEF4069UBT应使信号迹线所形成的环面积最小化。试图控制由所有信号和瞬态电源电流所形成的环的面积可能是一项艰巨的工作。幸运的是不必单独处理每个环路。最关键的环路应单独分析；然而，大部分其他不重要的环路（这是环路的大多数）只需用好的PCB布设经验就可控制。

   最关键的环路是那些工作于最高频率，而且信号是所有时刻波形都相同的周期信号。

   为什么周期性如此重要可通过下述考虑理解。一个一定尺寸（面积）载有一定量电流的环路只能辐射那么多能量。如果所有的能量都在同一频率或非常有限的频率，则每个频率的幅度将很高。然而，如果能量在频谱上散布开，则任一频率上的能量将很低。因为时钟通常是系统中最高的频率信号，并且具有周期性，大部分能量只集中在包含基波和较低次奇数谐波的较窄频带内。因此，每个这样频率处的幅值将很大。

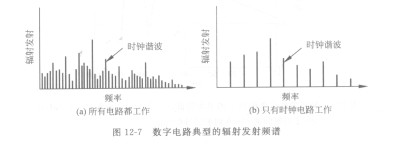

   图12-7(a)给出一个典型数字电路辐射发射的频谱。图12-7 (b)给出相同的电路但只工作于时钟信号下的发射；两种情况下最大发射基本相同，对于图12-7 (b)的情况，95%或更多的电路已关掉。在几乎所有的情况下，来自时钟谐波的发射超过所有其他电路的发射。
