当频率低于两个网络的谐振频率时( f< frl)，两个网络呈容性，总电容等于两个电容之和，HCF4094M013TR这实际上就等于大电容。因此，小电容对于去耦网络的性能只有较小的影响或没有影响。

   当频率高于两个网络的谐振频率时（f> frZ），两个网络呈感性，总电感等于两个电感并联，或一个电感值的一半。当频率高于fr2时有助于去耦。

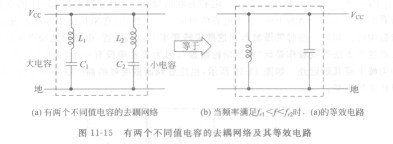

   然而，当频率在两个网络的谐振频率之间时（frl< f< fr2），具有较大电容的网络呈感性，具有较小电容的网络仍然呈容性。因此两个网络的等效电路是如图11-15 (b)所示的一个电容并联一个电感或一个并联谐振电路，其阻抗在谐振时是大的，这将如图11-14所示产生谐振尖峰。

   并联谐振峰值的准确形状、幅度和位置将作为两个电容值的比值、电容的等效串联电阻(ESR)以及PCB布局的函数而变化。如果两个电容值在2比1的比值以内，因为谐振峰值将出现在谐振下降中，所以它的幅度将被减小到一个可接受的值。例如，因为公羞，即使同样标称值的电容将有不同的值。两个有20%或甚至so%公差的电容间所产生的谐振峰值不会产生问题。并联谐振的主要问题出现在当电容值有一个数量级或更多的差距时。

   因此，我们可得出结论，当两个不同值的电容分别被用于两个去耦网络时：

   ·当频率低于大电容网络的谐振频率时，小电容网络将对去耦性能没有影响。

   ·当频率高于两个网络的谐振频率时，因为电感减小，去耦性能将提高。

   ·在两个谐振频率之间的某些频率，由于并联谐振网络所导致的阻抗尖峰，去耦性能实际将变差，这是不利的。

   例如，Bruce Archambeault(2001)通过用网络分析仪测量一个试验PCB的电源对地平面的阻抗给出了不同去耦方法去耦效果的信息。对于两个不同值去耦电容的情况，他的结论是：

   当第二个电容值增加时，高频去耦性能没有显著的提高。实际上，在许多典型噪声铐莺存在的频率范围内(50～200MHz)，去耦性能是较差的。

   Archambeault的数据表明，在两个去耦网络谐振频率之间的某些频率，在50～200MHz的频率范围内，与所有电容值都相同时的结果比较，当用两个不同值的电容时噪声增加了25dB。
