最常用的传输线可能是同轴电缆。在同轴电EPM7064STC44-10N缆中，电磁能量通过内导体和外导体（屏蔽层）内表面之间的介质传输。

   在印制电路板上，传输线通常由平的、矩形截面的导体组成，靠近一个或多个面（如微带线或带状线）。对于带状线，电磁能量通过导体间的介质传输。对于微带线，信号导线是在PCB表面层，电磁场部分在空气中传输，部分在PCB的介质中传输。

   平衡线是由相同尺寸和形状、对地和对所有其他的导体阻抗都相等的两个导体组成例如，两根平行圆导线），在这种情况下，电磁能量是通过导体周围的介质，通常是空气传输的。

   波导是由单个中空导体组成，用于引导电磁能量。在波导中，能量是通过导体空心传播的。在几乎所有情况下，传输媒质是空气。波导大都用在GHz频率范围。不同于上述所有的其他传输线，波导有一个重要的性能就是不能传输直流信号。

   需注意的是传输线的导体仅是引导电磁能量，电磁能量是在介质材料中传播的。在传输线中，电磁能量传输速度等于

   其中f是真空中（自由空间）的光速，e，是介质的相对介电常数，波在其中传播。介电常数越大，传播速度越低。表4-3列出了不同材料的相对介电常数。光速c大约是300×l06m／s(12in／ns)’，对于大多数传输线，传播速度大约是1/3光速至光速之间，取决于电介质材料。

    对于许多传输线中的电介质，传播速度大约是真空中光速的一半，因此在其中信号沿传输线传播的速度是6in／ns。这个传播率是一个需要记住的有用的数据。

   重要的是要记住，在传输线中以光速或接近光速传输的是电磁能量，它是在介质材料中传输而不是靠导体中的电子传输。电子在导体中的速度大约是0. Olm/s(0. 4in／s) (Bogatin，2004，p．211)，是自由空间中光速的300亿分之一。因此，在传输线中，最重要的材料是介质而不是导体，电磁能量（场）通过介质传播，导体仅是引导能量。

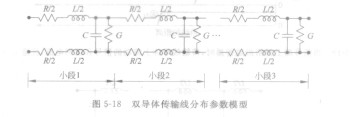

   用简单的串联R-L网络模拟短导线，传输线必须用大量的R-L-C-G单元表示，理想的是无限多个，如图5 -18所示。需要记住，因为在传输线中的实际位置，这些单元不可能都是集总在一起的。用得单元越多，模型就越准确。在图5 -18中，R表示单位长度导体的电阻值，单位是欧姆；L表示单位长度导体的电感值，单位是亨利；C表示单位长度导线间的电容值，单位是法拉；而G表示隔开两导线的介质材料单位长度的电导（电阻的倒数）值，单位是西门子。

   大部分传输线的分析是假设仅传输横电磁波( TEM)。在TEM模式，电场和磁场是相互垂直的，传播方向是横向于（垂直于）包含电场和磁场的平面。为了支持TEM模式传播，传输线必须包含两根或多根导线。因此．波导是不能支持TEM传播的。波导采用横电波(TEm,n)和横磁波(TMm。)模式传输能量，下标优和咒分别表示矩形波导横截面上z和y方向的半波长数。

   传输线三个最重要的性能是特性阻抗、传播常数和高频损耗。
