DVD整机方框图及工作原理简述
发布时间:2014/3/26 21:15:48 访问次数:1406
DVD整机方框图及工作原理简述

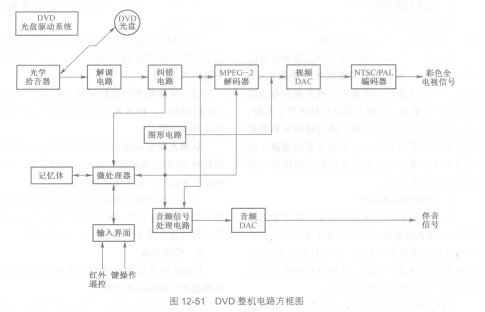

图12-51所示是DVD整机电路方框图。DVD光碟在光碟驱动系统作用下旋转，BNX002-01光学拾音器拾取DVD光碟上的信息，经解调电路后，再加到纠错电路中进行处理，其输出信号分成下列两路。
第一路加到MPEG-2解码器，对视频信号进行解压，解压后的数字视频信号加到视频DAC（数／模转换器），得到模拟的视频信号，通过NTSC/PAL编码器输出两种制式的彩色全电视信号，然后加到视频显示器中。
第二路信号加到音频信号处理器，其输出的数字音频信号加到音频DAC电路，并将完成数／模转换后的音频信号送出DVD播放机。
DVD整机方框图及工作原理简述
图12-51所示是DVD整机电路方框图。DVD光碟在光碟驱动系统作用下旋转，BNX002-01光学拾音器拾取DVD光碟上的信息，经解调电路后，再加到纠错电路中进行处理，其输出信号分成下列两路。
第一路加到MPEG-2解码器，对视频信号进行解压，解压后的数字视频信号加到视频DAC（数／模转换器），得到模拟的视频信号，通过NTSC/PAL编码器输出两种制式的彩色全电视信号，然后加到视频显示器中。
第二路信号加到音频信号处理器，其输出的数字音频信号加到音频DAC电路，并将完成数／模转换后的音频信号送出DVD播放机。
