洗衣机控制电路主要是电动机控制电路。

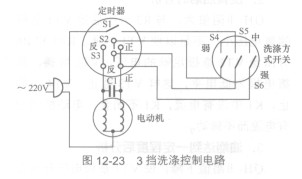

   图12-23所示是有强洗、 PQ60120QEB25NRS标准洗涤和弱洗3挡的洗衣机电动机控制电路。定时器共有3组开关，Sl为电源开关，S2为弱洗时的换向

开关，S3为标准洗涤时的换向开关。在洗涤方式控制开关中有S4、S5、S6共3个开关，分别用来控制弱、中、强3种洗涤方式。Cl为启动电容。

    图12-23 3挡洗涤控制电路

   定时器在控制电路中不仅作为计时器装置，而且具有程序控制作用，控制Sl、S2、S3各开关的通、断状态和转换位置。

   1．强洗分析

   强洗时，S6洗涤方式开关接通(S4、S5断开)，Sl接通后定时器工怍，220V电压经Sl、S6加到电动机上，电动机启动，工作在正

向转动状态，且为单方向转动。当定时器走到预定时间后，Sl自动断开，切断电动机电源，洗衣机停止工作。

    2．标准洗涤分析

    当选择标准洗涤方式时，S5接通，定时器开始工作，Sl接通，220V电压经Sl、S5、S3加到电动机上，由定时器控制S3开关按一定程序接通正、反向触点，使电动机正、反向转动，工作在标准洗涤状态。

    3．弱洗分析

    当选择弱洗时，S4接通，220V电压经Sl、S4、S2加到电动机上，由定时器的弱洗程序控制S2的正、反向工作时间，此时电动机也有正、反向转动，只是定时器控制S2转换时间的程序不同。
