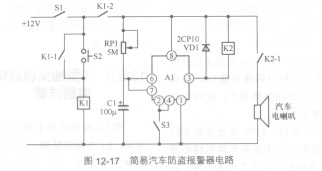

图12-17所示是简易汽车防盗报警器电路。NJM2175L它在有人非法进入汽车时，能自动接通汽车上的电喇叭，发出报警声，提醒汽车主人或路人注意。电路中的集成电路Al( NE555)与外围元器件组成一个延时电路，能延时30～60s，超过延时时间后若不能切断报警电路，电路将报警。

   电路中触点Kl-l和Kl-2为继电器Kl的两个常开触点，触点K2-1是继电器K2的一个常开触点。开关S3为报警解除开关，S2为报警触发开关，Sl为电溧开关。

   1．正常状态分析

   汽车停好，锁好车门车主离开，电源开关Sl接通，报警器处于监控状态，开关S2处于断开状态，继电器Kl因无工作电压而不工作，触点Kl-l与Kl-2均断开，不能向集成电路Al供电。

   2．车门非正常打开分析

   当车门被打开时，开关S2接通，电源经开关Sl、S2向继电器Kl供电，Kl吸合，触点Kl-l和Kl-2接通，Kl-l代替S2对继电器Kl

自保，维持Kl的吸合状态。Kl-2接通后，延时电路得到工作电压开始工作。

   电路开始通电时，Al的⑦脚对地呈开路状态。电源电压经电位器RP1向定时电容Cl充电，此时Al的③脚输出电压为高电位，此电

压接近电源电压，继电器K2线圈两端因无电位差，不能构成K2的电流回路，继电器K2不能吸合，触点K2-1为断开状态。

   随着定时电容Cl充电的进行，集成电路Al的⑦脚电压也随Cl充电电压的升高而升高，当升高到电源电压的2/3时，如果在此延时期间报警解除S3未能接通，说明进入汽车的不是汽车主人，集成电路Al的内电路翻转，Al的③脚电压由高电位变成低电位，电源经继电器K2、集成电路Al的③脚、Al的内电路到地构成回路，形成电流，继电器K2吸合，接通汽车的电喇叭，发出报警声。

    3．车门正常打开分析

    如果是汽车的主人，进入汽车后，在报警器延时的时间内，接通报警解除开关S3，集成电路Al的④脚被对地短路，Al的内电路被复位，电路提前翻转。

   Al的⑦脚内电路对地呈通路状态，定时电容Cl所充的电能得到释放，Al的③脚仍然处于高电位状态，继电器K2没有工作电压，不能吸合，报警器则不会报警。

   电路中VD1用于吸收继电器K2以吸合状态到释放状态时产生的自感电动势，防止集成电路Al被损坏。
