双声道OTL音频功率放大器集成电路知识点“微播”

   双声道OTL音频功率放大器AA7831集成电路有以下两种组成方式，如图11-122所示。

   (1)采用丙个单声道的集成电路构成一个双声道电路，这两个单声道集成电路的型号、外电路结构、元器件参数等完全一样。

   (2)直接采用一个双声道的集成电路，这种电路形式最为常见。

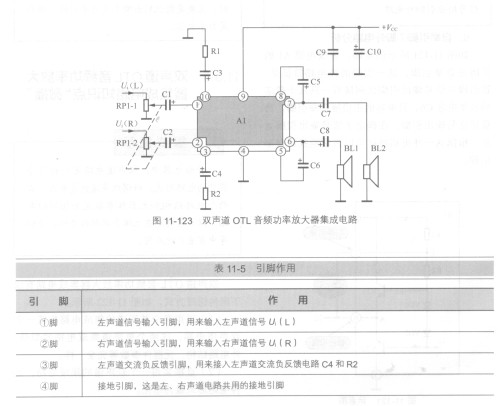

    图11-123所示是双声道OTL功率放大器集成电路。电路中，RPl-1和RPl-2分别是左、右声道的音量电位器，这是一个双联同轴电位器，BL1和BL2分别是左、右声道的扬声器。

   1．集成电路A1引脚作用

   集成电路Al共有10根引脚，为双声道OTL音频功率放大器集成电路，各引脚作用如表11-5所示。

    2．交流信号传输和放大分析

    左、右声道电路的工作原理是一样的，这里以左声道电路为例，分析电路左声道的信号传输和放大过程。

   左声道信号的传输和放大过程是：左声道输入信号∽(L)经Cl耦合从集成电路Al的信号输入引脚①脚送到内电路中，经内电路中左声道功率放大器的功率放大后，从集成电路的信号输出引脚⑥脚输出，通过输出端耦合电容C8加到左声道扬声器BL1中。
