集成电路高频消振电路的变异电路分析

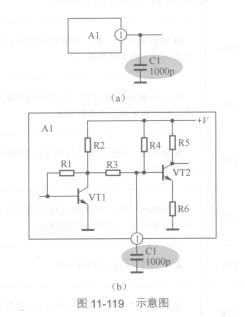

   音频放大器集成电路高频消振引脚也有例外情况，AA7822A就是集成电路的某一引脚与地之间接入一只几千皮法的小电容，如图11-119(a)所示，图11-119(b)是这一引脚的内电路示意图，用这一内电路示意图可以说明这种消振电路的工作原理。

   图11-119示意图

   通过集成电路内电路可以明显地看出，这是滞后式消振电路，消振电容一般取几千皮法。

   信号输出引脚⑥脚外电路分析

   如图11-120所汞的电路，集成电路Al的⑥脚是信号输出引脚，这一引脚的外电路特征是：它与扬声器之间有一只容量很大的耦合电容（一般大于几百微法）。

   同时还有一只几十微法的电容与自举引⑦脚相连，根据这一外电路特征可以方便地找出OTL功率放大器集成电路Al的信号输出引脚。注意：在一些输出功率很小的OTL功率放大器集成电路中不设自举电容，也没有自举引脚。
