图11-98是没有考虑这种放大器非线性失真时的乙类放大器工作原理示意图。OP467AM/QMLR关于乙类放大器工作原理说明以下几点。

   (1)输出管无直流偏置电流。如图11-99所示，电路中VT1和VT2两管构成功率放大器输出级电路，两只三极管基极没有偏置电路，所以它没有静态直流电流。输入信号Uil加到VT1基极，输入信号U12加到VT2基极，这个输入信号大小相等、相位相反，且幅度足够大，这样由输入信号电压直接驱动VT1、VT2两管进入放大工作状态。

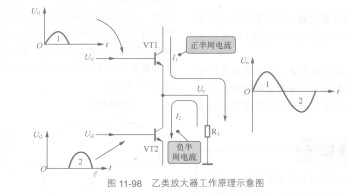

    图11-98乙类放大器工作原理示意图

   (2)正半周情况分析。由于加到功放级的输入信号Uil、Ui2的幅度已经足够大，所以可以用输入信号Ui,本身使VT1进入放大区，这一信号经VT1放大后加到负载RL，其信号电流方向如图11-100所示，即自上而下流过RL，在负载RL上得到半周信号lo VT1进入放大状态时，VT2处于截止状态。
