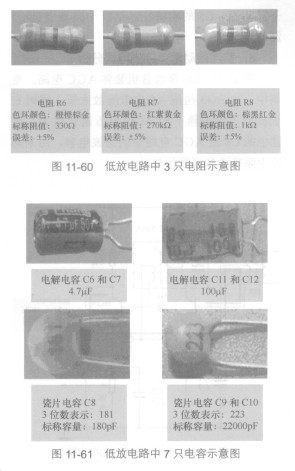

图11-61是低放电路中7只电容示意图，X15-48S1.8财于电解电容主要用指针式万用表测量它们的充放电情况，对于瓷片电容如果有数字式

万用表可以测量其容量，上述各电容不能出现短路和漏电现象。

   二极管测试

    (1)引脚识别。图11-62是低放电路中二极管示意图，有黑圈的这端是负极。

    图11-62低放电路中二极管VD示意图

   (2)正向和反向电阻测量。测量正向电阻为4kQ友右，反向电阻在测量时指针几乎不动（MF368表，R×lk挡测量），图11-63是测试时接线示意图。

   三极管BG5和BG6测试

   引脚识别。图11-64是低放电路中三极管BG4和BG5、BG6示意图，三极管引脚分布如图中所示，即正面朝向自己，引脚向下，从左向右分别是E（发射极）、B（基极）和C（集电极）。
