万用表检修双声道OTL功放集成电路故障

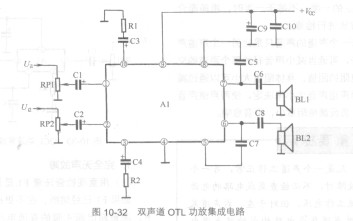

   这里以图10-32所示的SLF7030T-6R8M1R5-PF双声道OTL功放集成电路为例，介绍对双声道音频功放集成电路的故障检修方法。电路中，Al是双声道OTL功放集成电路，上面是一个声道电路，下面是另一个声道电路，两个声道电路对称。

    图10-32双声道OTL功放集成电路

   1．两个声道同时完全无声故障

   (1)由于两个声道输出回路不太可能同时开路，所以这一故障的主要原因是集成电路没有直流工作电压。

   (2)测量集成电路Al⑨脚上的直流电压+Vcc是否为零，若为零，检测C9、Cl0是否击穿，用电阻检查法测量集成电路Al的⑨脚对

地是否短路，如果是短路，更换集成电路Al。如果C9、Cl0和Al正常，+Vcc仍然为零，则检查电源电路。

   (3)如果直流工作电压+Vcc正常，可重新熔焊集成电路Al接地脚④脚，无效时用代替法检查集成电路。

    2．某一个声道完全无声故障

    (1)由于有一个声道工作正常，说明直流工作电压是正常的，此时测量无声声道的输出端直流电压，若输出端直流电压等于+Vcc的一半时，用电阻法检测输出回路的耦合电容和扬声器是否开路。

    (2)若输出端直流电压不筹于+Vcc的一半，分别测量两个声道对应引脚上的直流电压，如测量③脚和⑩脚上的电压，它们是相同作用的引脚，其直流电压应该相等。

   (3)发现某引脚上直流电压不相同时，重点检查该引脚外电路中的元器件。

   (4)上述检查无效后，用代替法检查集成电路。
