用表检修正弦波振荡器故障

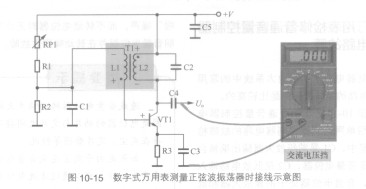

   图10-15是万用表测量正弦波振荡器时接线示意图，检修时OP-AR400使用数字式万用表。

   图10-15数字式万用表测量正弦波振荡器时接线示意图

   关于正弦波振荡器的故障处理方法主要说  器没有振荡信号输出。明以下几点。

    (1)在没有示波器测量仪器的情况下，主要检查方法是测量振荡管3个电极上的直流电压是否正常，因为振荡管的直流电压不正常时振荡器就不能正常工作。

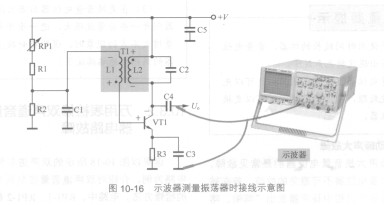

   (2)如果振荡频率不是很高，可以用数字式万用表的交流电压挡测量振荡器振荡信号输出端，以粗略估计振荡器是否能够输出振荡信号，图10-15是测量时的接线示意图。给振荡器电路通电，如果测量结果有交流信号电压，可以粗略说明振荡器工作正常。图10-16示波器测量振荡器时接线示意图。
