图9-10所示是电流并联负反馈放大器电路AML26GBF2CA07RG电路中的VT1和VT2构成第一、二级放大器电路，它们都是共发射极放大器。U为输入信号，乩是经过两级放大器电路放大后的输出信号。

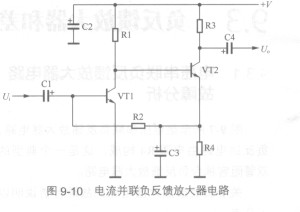

   图9-10  电流并联负反馈放大器电路

   这一电路的故障分析是：当负反馈电阻R2开路时，VT1基极没有偏置电压，VT1处于截止状态，其集电极直流电压明显升高，使VT2基极直流电压太高，VT2进入饱和状态，此时放大器没有输出信号乩；当电阻R2短路时，影响到VT1和VT2两管的直流工作状态，造开路时，R2和R4具有了交流负反馈作用，使整个放大器的交流负反馈量增大许多，导致放大器的放大倍数下降，输出信号砜减小。

    单端输入、双端输出式差分放大器负反馈电路故障分析

    图9-11所示是典型单端输入、双端输出式差分放大器电路。电路中，输入信号Ui从VT1基极与地端之间输入，VT2基极上没有另加输入信号，而是通过电容Cl交流接地。输出信号Uo取自VT1和VT2集电极之间，为双端输出式电路。图9-11所示是典型单端输入、双端输出式差分放大器。电路中，输入信号Ui从VT1基极与地端之间输入，VT2基极上没有另加输入信号，而是通过电容Cl交流接地。输出信号Uo取自VT1和VT2集电极之间，为双端输出式电路。电路中R6具有负反馈作用。
