通过以下几个实验，读者可以E3T-SL23学会电阻器的质量检测方法，并进一步熟悉万用表的操作，特别是万用表的电阻挡操作方法。

   指针式万用表测量各种规格电阻器实验

   (1)测量阻值小于50Q电阻器。图5-1是测量阻值小于50Q,电阻器时接线示意图。万用表置于电阻Rxl挡，两支表棒任意接电阻器的两根引脚，这时的指针应向右偏转，指向该电阻器的标称阻值处，例如一只10Q电阻器，指针应停止在刻度盘上的10处。

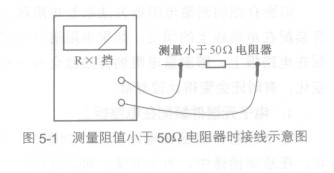

   图5-1  测量阻值小于50Q电阻器时接线示意图损坏。

   (2)测量阻值50～500Q电阻器。图5-2是测量阻值50～500Q电阻器时接线示意图。万用表置于电阻R×10挡，接线方法同R×1挡时一样，在表中读出的数值要×10Q，如表中读出30，则该电阻阻值应该为30×10Q，等于300Q。

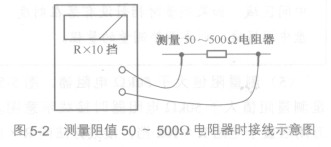

    图5-2测量阻值50～500Q电阻器时接线示意图

   如果Rx 10挡测量不准，应该在R×10挡下进行校零调整，然后再进行测量。
