电路故障检修、调试中，X25043P经常要测量电路中的直流电压，下面介绍几种直流电压的测量方法，掌握了这些测量方法之后才能进行实质性的电路故障检修。

   1．测量三极管集电极直流电压方法

   图3-23是用万用表直流电压挡测量三极管集电极直流电压方法示意图。测量三极管的集电极直流电压是故障检修中经常采用的检测手段。选择直流电压挡的适当量程，给电路通电，黑表棒接地线，红表棒接VT1集电极，测量集电极直流电压。

   图3-23万用表直流电压挡测量三极管

   集电极直流电压方法示意图

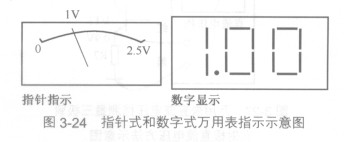

   电路图中标出VT1集电极直流电压为1V，如果测量为1V，说明VT1的直流电路工作正常，否则检查VT1直流电路。图3-24是指针

式和数字式万用表指示示意图，显示三极管集指针指示 数字显示图3-24指针式和数字式万用表指示示意图。

    2．测量三极管基极直流电压方法

    测量三极管基极直流电压可以检查三极管直流偏置电路中的故障，当基极直流电压不正常时，要检查基极偏置电阻。

    图3-25是万用表直流电压挡洌量三极管基极直流电压方法示意图。电路图中标出VT1基极直流电压为1.6V，如果测量值为1.6V，则说明VT1的直流电路工作正常，否则检查VT1直流电路。

    图3-25万用表直流电压挡测量三极管

   基极直流电压方法示意图

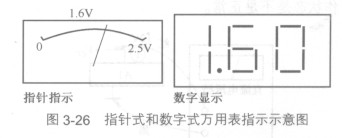

   图3-26是指针式和数字式万用表指示示意图，显示三极管基极直流电压为1.6V。

    图3-26指针式和数字式万用表指示示意图
