在整个电路仿真过程中，D1FJ4测量探针可以用来对电路的某个点的电位、某条支路的电流或频率等特性进行动态测试，使用起来较其他仪器更加方便、灵活。其主要有动态测试和放置测试两种功能。动态测试即仿真时用测量探针移动到任何点时，会自动显示该点的电信号信息；而放置测试则是在仿真前或仿真时，将测量探针放置在目标位置上。仿真时该点自动显示相应的电信号信息。

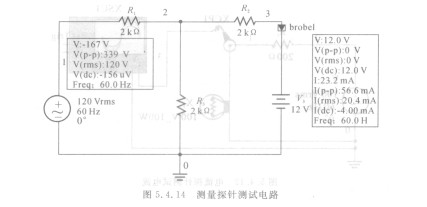

     在如图5.4. 14所示的测量探针测试电路中，左方是动态测试结果，右方为放置测试结果。

    Frequency couter(频率计)

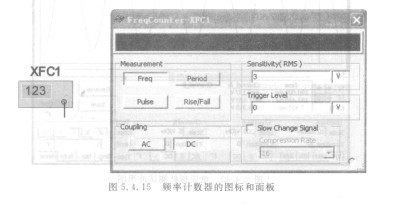

   频率计主要用来测量信号的频率、周期、相位，脉冲信号的上升沿和下降沿。频率计数器的图标只有一个仪器输入端，用来连接电路的输出信号。频率计的图标、面板以及使用如图5.4. 15所示。

    图5.4. 15频率计数器的图标和面板

   使用过程中应注意根据输入信号的幅值调整频率计的Sensitivity（灵敏度）和TriggerIevel（触发电平）。例如，用频率计测量函数发生器信号脉冲时，频率计的面板设置如图5.4. 16所示。选择Trigger I。evel（触发电平）注意：输入信号必须大于触发电平才能进行测量。测量结果与函数信号发生器的输出频率一致。
