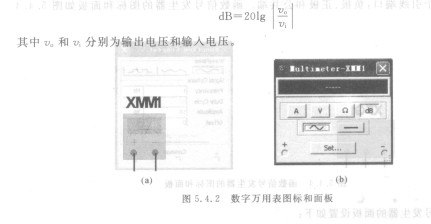

Multisim 10提供的万用表外观和操作与实际的万用表相似，D034可以测电流(A)、电压(V)、电阻(Q)和分贝值(dB)，测直流或交流信号。万用表有正极和负极两个引线端。在仪器栏选中数字万用表后，电路工作区将弹出如图5.4.2(a)所示的图标，双击数字万用表图标，弹出如图5.4.2(b)所示的数字万用表面板，以显示测量数据和进行数字万用表参数的设置。

     功能选择

   在数字万用表面板中的参数显示框下面，有4个功能选择键，具体功能如下：

   A（电流挡）：测量电路中某支路的电流。测量时，数字万用表应串联在待测支路中。用作电流表时，数字万用表的内阻非常小(lntQ)。

    V(屯压挡)：测量电路两节点之间的电压。测量时，数字万用表应与两节点并联。用作电压表时，数字万用表的内阻非常高，可以达到1GQ。

     n（欧姆挡）：测量电路两节点之间的电阻。被测节点和节点之间的所有元件当作一个“元件网络”。测量时，数字万用表应与“元件网络”并联。

     dB(电压耗损分贝挡)：测量电路中两个节点间压降的分贝值。测量时，数字万用表应与两节点并联。电压损耗分贝的计算公式如下：
