实验线路及实验内容

发布时间:2014/2/15 18:27:22 访问次数:551

     (1)积分电路按图2.11.1所示连接。


     1)输入U.为正弦波信号,ACM1211-701-2PL-TL幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察U.和U。的波形,并记录幅度和输入、输出波形的相位关系(绘波形图)。

     2)输入Ui为方波信号,幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察U和U。的波形,并记录幅度和输入、输出波形的相位关系。

     3)改变积分电容C的电容量使其为0.1肛F,重复以上步骤。

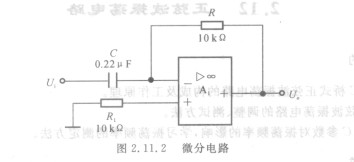

     (2)微分电路按图2.11.2所示连接。

     1)输入Ui为正弦信号,其幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察Ui和U。的波形,并记录幅度和输入、输出波形的相位关系。

     2)输入U.为方波信号,幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察Ui和U。的波形,并记录幅度和输入、输出的相位关系。

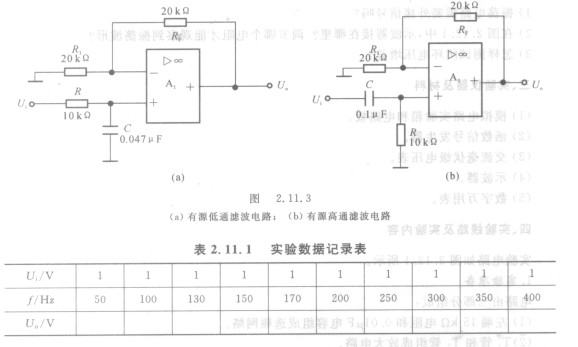

    (3) -阶有源滤波电路按图2.11. 3(a)或(b)所示接线(任选一种),其中反馈电阻RF选用20 kQ。按表2.11.1内容进行测量和记录。






     (1)积分电路按图2.11.1所示连接。


     1)输入U.为正弦波信号,ACM1211-701-2PL-TL幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察U.和U。的波形,并记录幅度和输入、输出波形的相位关系(绘波形图)。

     2)输入Ui为方波信号,幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察U和U。的波形,并记录幅度和输入、输出波形的相位关系。

     3)改变积分电容C的电容量使其为0.1肛F,重复以上步骤。



     (2)微分电路按图2.11.2所示连接。

     1)输入Ui为正弦信号,其幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察Ui和U。的波形,并记录幅度和输入、输出波形的相位关系。

     2)输入U.为方波信号,幅度为2V,频率分别为100 Hz和1 kHz,用双踪示波器观察Ui和U。的波形,并记录幅度和输入、输出的相位关系。

    (3) -阶有源滤波电路按图2.11. 3(a)或(b)所示接线(任选一种),其中反馈电阻RF选用20 kQ。按表2.11.1内容进行测量和记录。
