(1)实物

    多位数码管将多个数码管集成为一个整体，WTA60PCJT有二位、三位、四位等，如图13-7所示。图13-7常见的多位数码管

     (2)数码管内部LED的连接方式

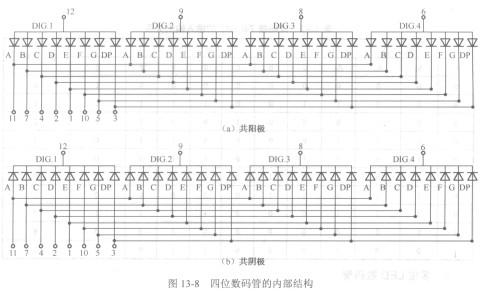

   多位LED数码管也有共阳和共阴两种类型，图13-8为四位数码管内部LED的连接方式（其他的数码管与此相同）。

   由图13-8可知，对共阳型多位LED数码管，每个数码管内部8个LED有一个公共阳极，对共阴型多位数码管，每个管内部8个LED也有一个公共的阴极（如6、8、9、12脚），公共的阳极或阴极叫数码管的“位极”。数码管相同的段都连接在一起，形成了一个公共“段极”。例如，11脚是4个数码管A段的公共引脚，7脚是4个数码管B段的公共驯脚……旧位数码管共有4个位极、8个段极，共12个引脚。

   (3)多位数码管的显示

   多位数码管采用动态显示方式（又叫扫描显示方式）。下面以图13-8 (b)四位共阴型数码管显示2012为例进行说明。
