四端小功率晶闸管的最大特点是在PNPN的每一层都有一个引出端，WB13363-5901-7F所以使用灵活。在不同接线方式下，四端小功率晶闸管的电路功能见表7-7。其中，肖克莱二极管SKD( Shockley Diode)属于四层、高速、可控半导体整流二极管，可作为开关二极管或触发器，用于激光脉冲发生器中。除表中所列用途之外，硅控制开关还可用于继电器驱动器、延时电路、脉冲发生器、双稳态触发器、高灵敏度电平检测器。

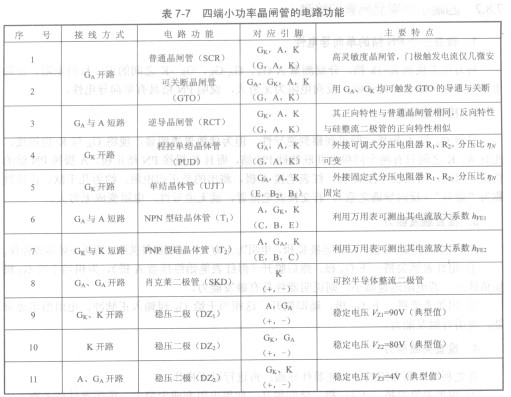

   表7-7四端小功率晶闸管的电路功能

   表7-7四端小功率晶闸管的电路功能

   表7-7四端小功率晶闸管的电路功能

   四端小功率晶闸管使用注意事项

   四端小功率晶闸管作为GTO使用时，需注意以下几点：

   ①A极接电源正极，K极接电源负极；

   ②GA极加负脉冲时器件导通，加正脉冲时器件关断；

   ③GK极加正脉冲时器件导通，加负脉冲时器件关断。

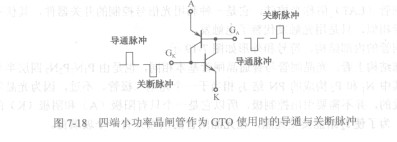

   四端小功率晶闸管作为GTO使用时的导通与关断脉冲示意图如图7-18所示。

   图7-18  四端小功率晶闸管作为GTO使用时的导通与关断脉冲
