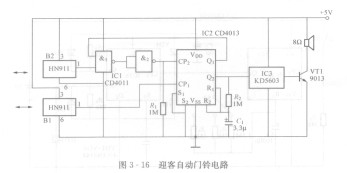

迎客自动门铃电FAN1582MX路如图3-16所示。

       当来客先经过Bl时，Bl输出的正脉冲信号作用于IC2的CPi端，使Qi输出的高电平作用于与非门1的输入端，来客再经过B2时，B2产生的正脉冲经与非门1、2作用于IC2的CP2端，Q2翻转为高电平，从而使扬声器发出声响。与此同时，C被充电，随着C，上电压的升高，Qi、Q2又被复位，电路又重新进入等待状态。

      从上面过程可以看出，电路具有识别客人行走方向的功能，只有当来客由Bl向B2行走时，电路才起反应，起到了欢迎来客的作用，而对离去的客人电路则不起作用，视而不见。

       IC1为CD4013双D触发器，其中ICla组成单稳态电路，其暂稳态时间分别由R2、R3、R4及Cl决定，其延迟时间分别为15、30、40min。S为触发开关。IClb组成一个具有启停功能的自激多谐振荡器，产生2Hz的振荡信号，推动压电蜂鸣器HTD发出类似雨滴的声响，以催人人睡。CP2端为启动端，由于VD1、VD2的钳位作用，使复位端R2和CP2端均为低电平，振荡器不起振。当按动一下S时，给ICla单稳态电路一个触发脉冲，电路发生翻转，Qi输出端由低电平变为高电平，使IClb的CP2端由低向高跳变，IClb组成的多谐振荡器起振，躯动HTD发出声响。当ICla单稳态暂态时间结束时，Ql端又变为低电平，使IClb的CP2端也变为低电平，振荡器停振，HTD也停止发声。

       由于电路采用CMOS集成电路，不工作时耗电极微，故电路不设电源开关。
