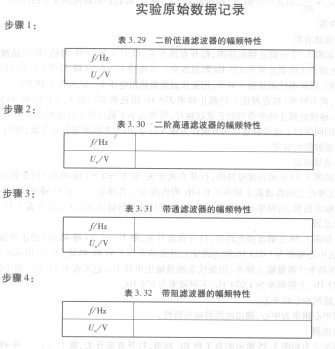

带阻滤波器，实验电路选定为S1803E-40MHZ如图3. 35所示的双T形RC网络，打开直流开关，取（峰_峰值）的正弦波，改变其频率（接近中心频率为2.34kHz附近改变），并维持（峰_峰值）不变，用示波器监视输出波形，用频率计测量输入频率，用毫伏表测量输出电压，记人表3.32中。理论值中心频率为2.34kHz。

       实测电路的中心频率。

       测出电路的幅频特性。

       注意事项，连接电路前，先用万用表粗测集成运算放大器是否损坏。注意集成运算放大器电源引脚，一定不要将电源的正负接反。

      实验报告，整理测试数据，并对数据进行处理。对实验数据进行分析，并与理论数据进行比较、分析。回答预习要求和思考题中的问题。附上原始数据记录及指导教师的签名。

       思考题，如何根据幅频特性曲线得到截止频率、中心频率和带宽？运算放大器的闭环放大倍数对有源滤波器的特性有何影响？
