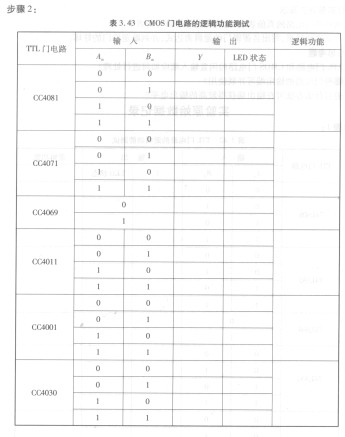

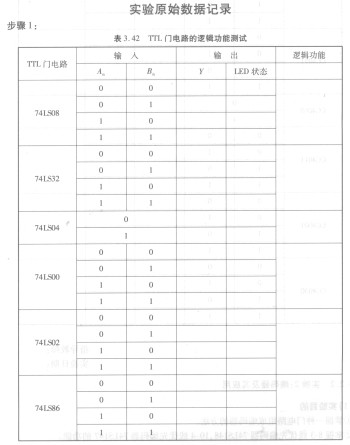

实验步骤，将数字逻辑电路B8164B3PM-1D-F实验箱扩展板固定到主电路板上。在扩展板上插上要测试的芯片，注意管脚数与扩展板上所标数对应。芯片首先要接电源和地线（在主电踣板上留有相应的插孔）。按照芯片的管脚分布图接线（注意高低电平的输入和高低电平的显示）。芯片的管脚分配见附录。将TI'L门电路的测试结果填入表3.42中。将CMOS门电路的测试结果填入表3.43中。

      注意事项。接插集成块时，要认清定位标记，不得插反。注意芯片引脚的电压极性，别接反了。输出端不允许直接接地或直接接+5 V电源，否则将损坏器件。

      实验报告要求，画好各门电路的真值表表格，将实验结果填写到表中。根据实验结果，写出各逻辑门的逻辑表达式，并判断逻辑门的好坏。

     思考题，TTL门电路和CMOS门电路的闲置输入端应如何进行处理？哪种门电路的输出端可并联使用？通过什么办法可在输出端获得较高的输出电平？
