单结晶体管的简易测试,用AM7808万用表分别测量E间正、反向电阻，记入表3. 38中。

      晶闸管的简易测试.用万用电表Rxl k挡分别测量A-K、A-G间正、反向电阻；用Rxlo Q挡浏量G-K间正、反向电阻，记入表3. 39中。

       晶闸管导通，关断条件测试，在晶阐管整流电路模块中，晶阐管和灯泡如图3.42所示连接，打开直流开关。断开+5 V电压时观察管子是否导通（导通时电灯亮，关断时电灯熄灭。加5V正向电压，观察管子是否导通。管子导通后，在去掉+5 V门极电压和反接门极电压（DTP12接-5 V）情况下，观察管子是否继续导通。晶闸管导通后，去掉+12 V阳极电压，观察管子是否关断（导通时电灯亮，关断时电灯熄灭）。反接阳极电压（接-12 V），观察管子是否关断。

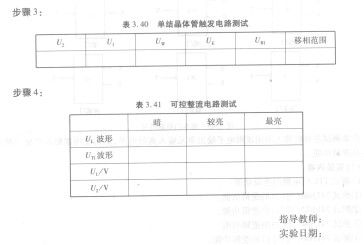

      晶闸管可控整流电路。单结晶体管触发电路，断开主电路（把灯泡取下），接通变压器开关，测量U2值。用示波器依次观察并记录交流电压U2、整流输出电压U，（I-O）、削波电压UW（W-O）、锯齿波电压UE( E-O)、触发输出电压记录波形时，注意各波形间对应关系，并标出电压幅度，记入表3.40中。改变移相电位器Rw阻值，观察UE及‰，波形的变化及UB1的移相范围（最小到最大脉

冲宽度即占空比范围），记入表3. 40中。

      可控整流电路，断开变压器电源，接入负载灯泡R。再接通变压器电源，调节电位器Rw，使电灯由暗到中等亮，再到最亮，用示波器观察晶闸管两端电压坼．(A -K)、负载两端电压UL波形，并用万用表测量交流压降UT。负载直流电压巩及变压器交流电压U2有效值记人表3.41中。

      注意事项，连接电路前，先用万用表粗测各元件是否损坏。

      实验报告，整理测试数据，并对数据进行处理。对实验数据进行分析，并与理论数据进行比较、分析；回答预习要求和思考题中的问题。附上原始数据记录及指导教师的签名。

      思考题，说说该电路的工作原理。
