三极管的识别

   三极管一般有三只引脚，TPS78633KTTR可通过外形封装形式初步识别。外形封装见表6-3。但须注意：有三只引脚的不一定是三极管，如晶闸管、场效应管、二极管半桥、三端稳压电路等也为三只脚，且它们有很多封装与三极管是相同的，因此，采用外形识别时还要结合半导体型号命名识别，或通过万用表检测进行进一步识别。有些三极管有四只引脚，其中一只引脚与金属外壳相连，用于接地屏蔽的，如图6-7所示。一些差分对管、复合管有五只引脚或六只引脚，如图6-8所示。

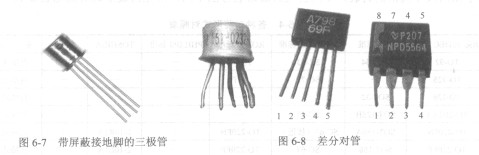

   图6-7带屏蔽接地脚的三极管

   三极管图形符号识别

 三管在电路中常用字母“V”、“VT”、“Q”加数字表示，如VT5表示编号为5的三极管。
