干簧继电器由一至两个（或多个）干簧管和励磁线圈组成，有常开型和常闭型两种，下面分别介绍。

    常开型千簧继电器

    (1)常开型干簧管的基本结构和工作原理

    干簧管的外壳为密封的玻璃管，在管内TNY279PN装有两个铁质（既导磁又导电）的弹性簧片构成的触点系统，并且管内充有惰性气体。在自然状态，玻璃管中的两个簧片是分开的，即触点断开，如图4-3所示。

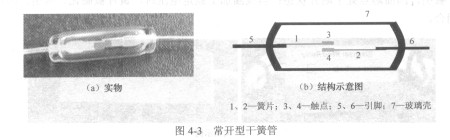

   1、2-簧片：3、4-触点；5、6-引脚；7-玻璃壳

   图4-3常开型干簧管

   当永久磁铁靠近干簧管时，形成磁场使簧片磁化时，簧片就会变成极性相反的磁极，相互吸引，克服簧片的弹力而使触点闭合，由触点控制的电路导通，如图4-4所示。

    当磁铁远离后，磁力减小，在簧片弹力作用下触点又恢复到初始的断开状态。这样就完成了一个开关动作。

    (2)常开型干簧管的检测

    图4-4常开型干簧管动作示意图

   根据常开型干簧管的工作原理，可首先测量触点之间的电阻，然后用一磁铁靠近，第二次测量两触点之间的电阻，再移走磁铁，第三次测量两觚点之间的电阻，如果阻值从O变为o。，再变为0，说明该常开型干簧管是正常的。
