电路原理图绘制实例

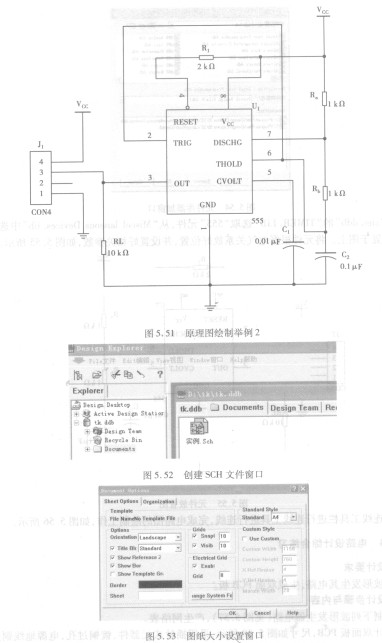

   下面以图5. 51为例绘制电路原理图。

   创建一个SCH文件， XEB1201命名为实例，如图5.52所示。

   双击“Sch”文挡，打开绘制电路图的界面。选择“design”设计菜单下“option。”选项，对图纸大小进行设置，如图5. 53所示。

    图纸方向设置为横向放置，其他默认。因为图中元件在两个元件库中，故要先添加元件库，如图5. 54所示。

    图5.54元件库添加窗口

    从“sim. ddb”的“TIMER. LIB”选取“555”元件，从“Miscel laneous Devices. lib”中选取其他元件放置于图上。将元件根据电气关系放好位置，并设置好相关参数，如图5. 55所示。
