通常电路设计所用零件库是以零件符号为主，零件封SST39VF6401-70-4C 装只是依附于零件符号的一个零件模型而已。若要建立集成式零件库，则在零件库工程之中，必须有零件符号的零件库文档(*．SchLib)，而所产生的集成式零件库里，也只能看到零件符号的零件（图9.5）。在建立零件封装之前，应该已建立零件符号，以本章范例而言，在工程中的电路图零件库里，已存在5个零件符号，而其所要连按的零件封装，都在刚才所建立的电路板零件库里（确定已存档），其对应关系如表9.5所示。


     图9. 51零件库工程下的零件符号

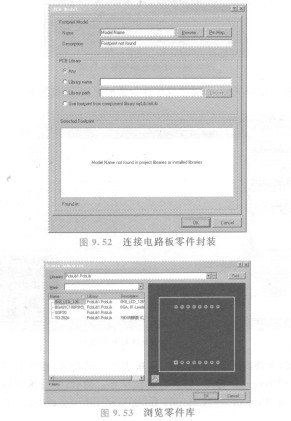

     其中，电路板零件库里的BGA81C100P9×9 1100×1100×350零件封装没被使用到，并没有关系。在产生集成式零件库之前，先在电路图零件库编辑环境里，进行零件封装的连接，首选指定所要编辑的零件(8×8 LED)，然后按中间下方的lAdd Footprintl钮，屏幕出现图9. 52所示对话框。按上方的钮，开启图9. 53所示对话框。
