这时，仍在单元零件互换状态，我们可继LP39851MS5-5.0续指定其他单元零件，以进行互换，或按鼠标右键，结束单元零件互换状态。

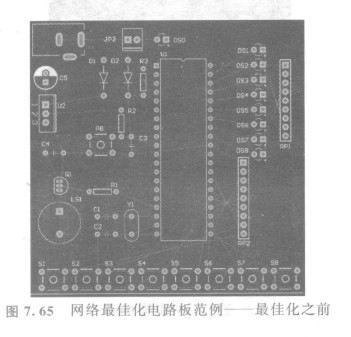

    上述操作属于“人工”操作，而软件提供自动互换功能，不但是一般电路板设计非常好用的工具，更是FPGA电路板设计不可或缺的好帮手。图7.65所示为原本的电路板零件布置，很明确，其中有两个交叉（右边的RP1及RP2）处，电路板布线比较不喜欢交叉，同时，RP2与下方的Sl-S8飞线，也有部分呈现“走来走去”的非最佳化状态，若进行前述互动式引脚互换或单元零件互换，恐怕旷日费时，非一般人所能接受。

     若确定互换属性与选项都已设定妥当，只要启动“Tools”一“Pin／Part Swapping”一“Automatic  Net／Pin  Optimizer.”命令，然后在随即出现的确认对话框里，按盈钮即可进入自动网络最佳化状态，屏幕出现图7. 66所示对话框。

     图7. 66告诉我们，完成了19只引脚的互换，按匹嚣聂l钮，屏幕出现图7. 67所示对话框。

     图7. 67告诉我们，飞线缩减了5.058英寸，而交叉的情况，也减少了72处，总共用时2s。按钮关闭对话框。最佳化的结果如图7. 68所示，与最佳化前的状态（图7. 65）相比，将发现差别很大。
