例如，对于图7. 55中的Cl电容器，设定其中两LNK616PG只引脚可以互换，则选取“Cl”项，再按对话框左下方的lconfigure Component钮开启图7.56所示对话框。

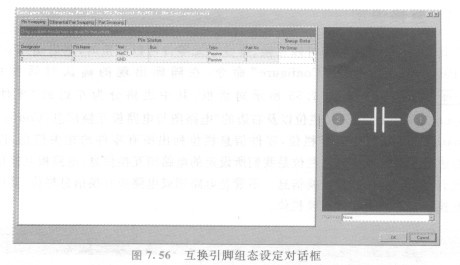

    图7. 56互换引脚组态设定对话框

    其中包括3页，“引脚互换页(Pin Swapping)”提供引脚互换的设定（图7.56）；“差分线对互换页(Differential Pair Swapping)”提供差分线对互换的设定；“单元零件互换页(Part Swapping)”提供单元零件互换的设定（稍后介绍）。按住回键，分别选取这两只引脚，然后指向对话框内，按鼠标右键拉下菜单，选取“Add to Pin-SwapGroup”一“New”命令，则引脚群组栏位里出现“1”，在同一个零件里，引脚群组相同者，即可互换引脚，再按毯童蚕薹钮退回前一个对话框，如图7. 57所示。

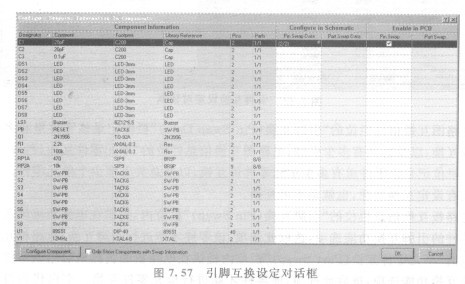

       图7. 57引脚互换设定对话框
