在设计规则对话框左边区块选取Manufacturing下的Minimum Annular Ring设计规则，ISL9106IRZ-T则其右边将出现环孔的设定页，我们可在下方的限制区块里，直接在“最小环孔( x-y)”栏位中，指定最小环孔限制（图5.62）。

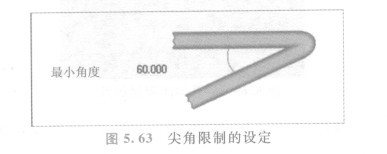

    在设计规则对话框左边区块选取Manufacturing下的Acute Angle设计规则，则其右边将出现走线尖角的设定页，我们可在下方的限制区块里，直接在最小角度栏位中指定尖角的限制（图5. 63）。

     图5. 63尖角限制的设定

     在设计规则对话框左边区块选取Manufacturing下的Hole Size设计规则，则其右边将出现钻孔孔径的设定页（图5. 64）。

     ①“测量方法(Measurement Method)”栏位的功能是设定指定钻孑L尺寸的方式，若选取“Ab。olute::选项，则直接指定尺寸限制；若选取“Percent”选项，则采用比例方式指定钻孑L尺寸限制，也就是指定该钻孑L孔径与该焊点或过孔大小的比例。

    ②“最小( Minimum)”栏位的功能是设定钻孔的最小限制。

    ③“最大(Maximum)”栏位的功能是设定钻孔的最大限制。
