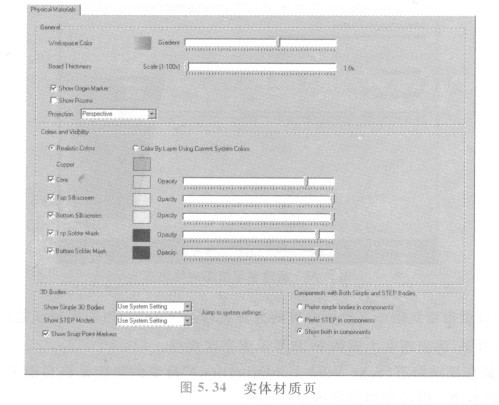

在PCB显示组态区块里选取3D显示组态，再切换到ISL6549CBZ实体材质页(PhysicalMaterials)，如图5.34所示。
     图5. 34  实体材质页

    ①一般(General)区块提供阻焊层显示模式的设定。

   ．“工作区颜色(Workspace Color)”色块的功能是设定工作区的颜色，指向色缺按鼠标左键，在随即出现的对话框里指定工作区的基本颜色。

    ．“渐变滑轴(Gradient)”的工作是设定工作区的颜色渐变程度，越往右边移，渐变程度比例越高。

    ．“电路板厚度(Board Thickness)”选项设定电路板的厚度，在此采用比例方式表示，比例越高，越容易看出其厚度。我们可在其右边的比例滑轴( Scale)中设定其比例。

    ．“显示原点记号(Show Origin Marker)”选项设定显示原点记号。

    ．“显示区间(Show Rooms)”选项设定显示区间。

    ．“投影( Proj ection)”栏位设定投影方式，若选取“Perspective”选项，则采用透视图方式投影；若选取“Orthographic”选项，则采用直角方式投影。

    ②颜色和显示(Colors and Visibility)区块提供阻焊层显示模式的设定。

    ．“实体颜色(Realistic Colors)”选项设定采用实体颜色。

    ．“使用目前板层的系统颜色(Color By Layer Using Current System Colors)”选项设定采用系统设定的板层颜色。

    ．“铺铜(Copper)”色块设定铺铜的颜色，指向色块按鼠标左键，在随即出现的对话框里指定其颜色。

    ．“绝缘基板(Core)”色块设定基板的颜色，指向色块按鼠标左键，在随即出现的对话框里指定其颜包。而在其右边的透明度滑轴上，可设定其透明度，越往右边移，越不透明。

   ．“顶层丝印层(Top Silkscreen)”色块设定顶层丝印层的颜色，指向色块按鼠标左键，在随即出现的对话框里指定其颜色。而在其右边的透明度滑朝上，可设定其透明度，越往右边移，越不透明。

    ．“底层丝印层(Bottom Silkscreen)”色块设定底层丝印层的颜色，指向色块按鼠标左键，在随即出现的对话框里指定其颜色。而在其右边的透明度滑轴上，可设定其透明度，越往右边移，越不透明。

   ．“顶层阻焊层(Top Solder Mask)”色块设定顶层阻焊层的颜色，指向色块按鼠标左键，在随即出现的对话框里指定其颜色。而在其右边的透明度滑轴上，可设定其透明度，越往右边移，越不透明。

   ．“底层阻焊层(Bottom Solder Mask)”色块设定底层阻焊层的颜色，指向色块按鼠标左键，在随即出现的对话框里指定其颜色。而在其右边的透明度滑轴上，可设定其透明度，越往右边移，越不透明。
