①完成电路图设计后，指向工程按鼠标右键拉下菜单，再选取“Add Existing toProject.”一“PCB”命令，即可在Projects面板里新增一个PCBl. PcbDoc文档，并开启该文档。

     ②按钮，然后在随即出现IRLML2402TRPBF的对话框里指定新的路径与档名，再按囊西钮，即可将它存档。

     ③启动“Design”一“Import Changes From Ch04-3. PrjPcb”命令，开启工程变更设计对话框，直接按匡垂亘i℃五垂es]钮进行变更设计。若顺利载入电路图资料，再按钮关闭对话框。

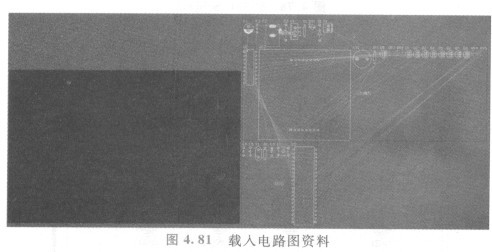

   ④缩小编辑区显示比例，即可看到刚才载人的3个零件放置区间，如图4. 81所示。

     图4. 81载入电路图资料

   零件布局

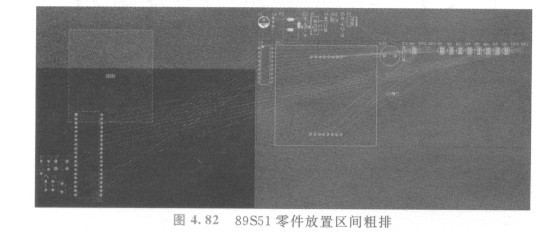

   ①这3个零件放置区间分别代表一张电路图，我们可分别进行其零件布局。首先指向89S51零件放置区间的空白处，将它拖曳到左边黑色编辑区，再指向U2（即89S51），将它拖曳到编辑区，在过程里按ri键两下，将它旋转180。（缺口朝上）；第2步，拖曳选取Yl、C5、G4（3个零件刚好在一起），再将它拖曳到U2左下方；第3步，拖曳选取Sl、C3、R2（3个零刚好在一起）．再将它拖曳到U2左边中间，如图4.82所示。

    图4. 82   89S51零件放置区间粗排
