若电路绘图时，不小心把零件序号编重复，则会造成资料转移到电路板时，这些重复零件序号的零件，IRFU024NPBF将只会载人其中一个，而造成错误。这种错误在进行工程变更设计时，可能不会出示任何错误信息或警告信息。因此，在进行工程变更设计，将电路图资料转入电路板之前，一定要确认电路图中的零件序号没有重复。当然，我们可事先在电路图编辑环境里，启动“Tools”一“Re-Annotate.”命令，在随即出现的确认对话框里，按钮关闭对话框，先将重复的零件序号恢复为未编序状态。紧接着，启动“Tools”一“Quick Annotate.．”命令，在随即出现的确认对话框里，按匿耍蘸l钮关闭对话框，即可将未编序的零件编序。做了这项处理后，再进行工程变更设计时，就不会出现漏载零件而不知道的情况。

     在工程设计中，经常要保持电路图与电路板的一致性，称为同步设计。在刚才的叙述里，主要是将电路图的资料反映到电路板。当然，也可以将电路板的变动资料，返回电路图里。若要将电路板的变动资料，返回电路图，则必须在电路板编辑环境里（黑底编辑区），启动“Design”一“Update Schematics in PCB03. PrjPcb”命令，同样会出现工程变更设计对话框，再依前述方式，将电路板的变动，反映到电路图里。以本节的范例而言，若将电路图资料转入电路板后，在电路板编辑区里，将其中的 DSl零件序号改为Dl、DS2零件序号改为D2后，再启动“Design”一“Update Sche-matics in PCB03. PrjPcb”命令，屏幕出现图3.8所示的对话框。

   直接按lExecute changesI钮，再按囊面五叠钮关闭对话框，最后切换回电路

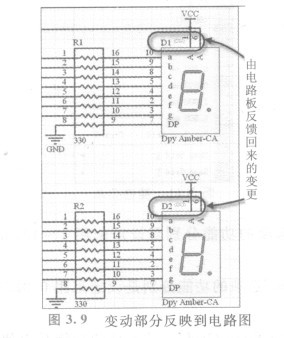

区，我们将发现这两个七节显示器的零件序号，已都改为Dl、D2了，同时在其右上角，也出现较淡的上标字，就是其原本的零件序号，如图3.9所示。
