现在的设计，几乎都是采用工程管理的方式。Altium Designer也不例外，整个设计工作，IRFP260MPBF从创建新工程开始，然后新增电路图文档，并在其中绘制电路图。完成电路图设计后，再新增电路板文档，并将同一个工程里的电路图资料，转到电路板中，即可进行电路板设计。因此，不管是电路绘图，还是电路板设计，都是在同一个工程之中进行。当然，也可以在工程之中，加入现有的电路图文件或电路板文件。

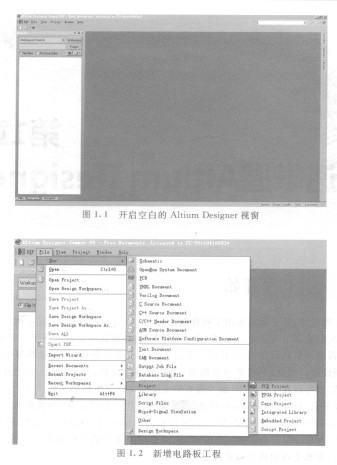

     若要开启Altium Designer，可按钮拉出开始功能表，再选取其中的Alti-um Designer Summer09选项，Windows即载入Altium Designer。当然，Altium De-signer是个大软件，开启需要一点时间，尤其是刚安装好软件后的第一次开启。当载入软件后，屏幕上将出现空白的视窗，如图1.1所示。

    进入Altium Designer视窗后，再启动“File”一“New”一“Proj ect”一“PCB Pro-ject”命令，如图1.2所示。

     左边原本空白的面板里，将出现一个“PCB_Projeetl. PrjPCB”列表，再启动“File”一“Save Project”命令，即珂在随即出现的保存文档对话框里，指定所要保存的路径与工程名称。习惯上，我们会在一个自建的文件夹里（先切换到新的路径，再按对话框上方的鬻钮即可建立新文件夹，再进入该文件夹），存放工程及所有相关文档资料。

   工程存档后，可启动“File”一“New”一“Schematic”命令，新增电路图文档，同时进入电路绘图环境，即可进行电路图设计。而电路绘图的相关操作技巧，可参阅本套丛书的《电路图设计》一书，在此不特别说明。
