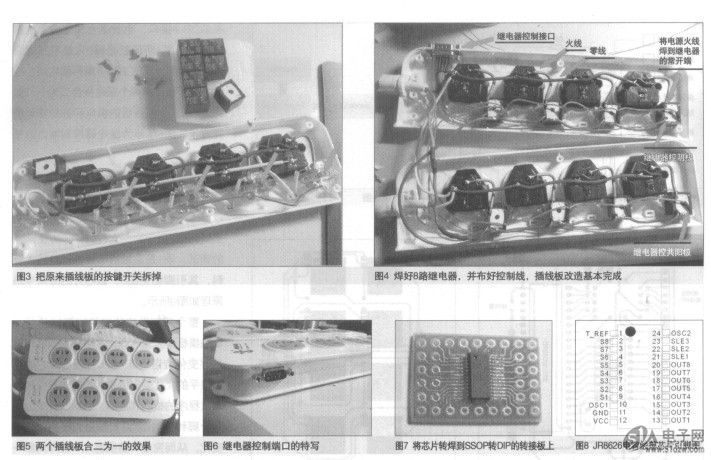

准备两个带独立控制开关的4x3孔插线板。当然，DS1746-70+你也可以准备一个带独立开关的8x3孔插线板。这里之所以要用带独立开关的插线板，是因为我们可以把原来按键开关拆掉（如图3所示），把DIY用的继电器放在原来按键开关的位置．输出输出脚，芯片初始化后为高电平剪断原来的火线，焊到继电器的开关端上。将8只继电器线圈的一端通过导线焊在一起，作为8只继电器的共阳端，继电器线圈的另一端分别焊上一根导线，作为8只继电器的阴极，这样，就可以通过5V低压来控制220V用电器的阔合与断开了。因为有8根阴极线，1根共阳线，共9根线，所以在本次DIY中，我使用的是标准的DB-9接口，也就是台式电脑上的串行接口。图4所示就是将8只继电器焊好以后的效果。用PCB的下脚料固定两个插线板的背板，将两个插线板合二为一（如图5所示），插线板的供电和被控部分就完成了。图6所示为继电器控制端口的特写。


    下面说说触摸控制芯片。因为JR8626电容触摸芯片为SSOP24封装，所以首先将芯片转焊到SSOP转DIP的转接板上（如图7所示），这样的话，方便前期的调试，表1是该触摸芯片的一些技术资料，其引脚图见图8，该芯片的应用电路原理如图9所示。
    整个控制系统的框架如图10所示，由触摸板作为输入源，将手指触摸操作的电容变化传送到JR8626触摸芯片，然后将电平的变化输出给单片机的对应引脚。通过程序的检测和控制，针对ULN2803输入针脚和LED指示灯针脚进行相应的电平变化，从而完成“触摸输入一程序判断一继电器驱动＆LED指示灯驱动”的系列控制功能。
