在本应用作业中，将把注意力集中在给具有双极性直流电压的FM立体声收音机供电AD7714ARZ-5的稳压电源上。分声道电路和音频放大器中的运算放大器由±12 V电压供电。无论是正电压稳压器还是负电压稳压器，都是用于对来自桥式整流器、经整流和滤波后的电压进行稳压。

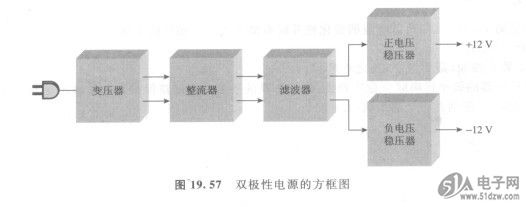

    该电源利用一个桥式全波整流器，其正、负整流电压都取自电桥上适当的点，并用电解电容器进行滤波。集成电路稳压器（7812和7912）分别对正、负电压进行稳压。一个双极性电源的方框图如图19.57所示。


    第一步：将印制电路板和原理图联系起来。

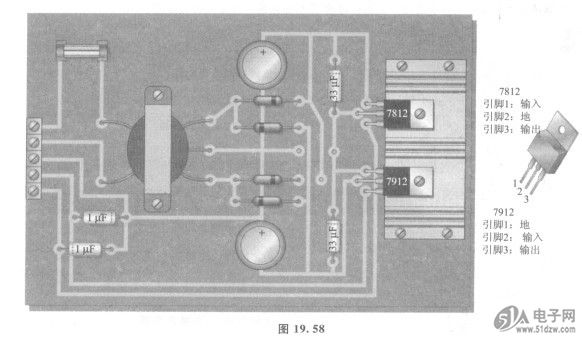

    画出图19. 58中的电源的原理电路图。添加上丢掉的标号，包括IC引脚号。整流二极管均为IN4001，滤波电容器C，和G的大小均为lOOvF，变压器的匝数比为5:1。
    第二步：对电源电路进行分析。
    ①确定电桥四个“角”上的每一点相对于地的近似电压，说明每一个电压是交流还是直流。
    ②计算整流二极管的峰值反向电压。
    ③画出D．上对应于一个完整周期的交流输入信号的电压波形。
    第三步：对电源进行故障诊断与排除。
    列出产生下列问题的可能原因：
    ①正、负输出电压均为0。
    ②正输出电压为0，负输出电压为-12V。
    ③负输jL[_i电压为O，正输出电压为+12V。
    ④正稳压器的输出上有基波电压干扰。
    指出在下列故障下，在二极管电桥的四个角上应该测量到的电压。
    ①二极管Di开路。
    ②电容G开路。
