1．二极管的理想模型

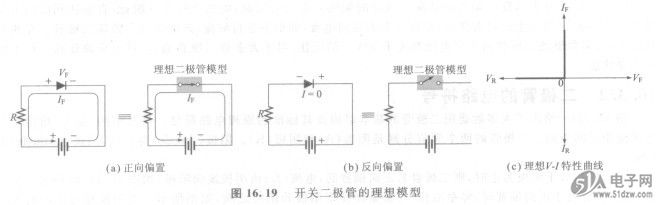

    将二极管的工作过程直观化的最简单的方法就是把它看作是一个开关。RB751S-40 TE-61当正向偏置时，理想二极管起一个闭合开关的作用；当反向偏置时，它起一个打开的开关的作用，如图16.19所示。该模型的V--I特性曲线也在图(c)中给出。注意，在理想情况下，正向偏压和反向电流(f。)均总是为0。
    当然，这个理想模型忽略了势垒电位、内阻和其他参数的作用。当进行故障诊断与排出或者是弄清电路的工作情况时，可能会想使用理想模型，而不太关心电压或电流的准确值。


   2．二极管的实际模型

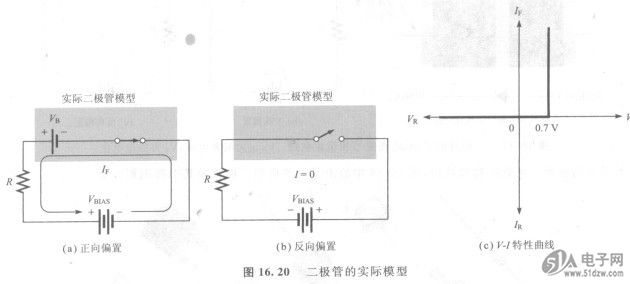

   下一个比较精确的模型是包含势垒电位的模型。在该模型中，正向偏置的二极管表示为一个闭合的开关与一个电压等于垒电位V13(硅管为0.7V)的小电池相串联，如图16.20(a)所示。电池的正端对着阳极。一定要记住，势垒电位不是电池，不能用电压表进行测量，只是当二极管加正向偏压时具有电池的作用，因为正向偏压。必须在二极管导通之前克服势垒电位的作用。和在理想情况下一样，反向偏置的二极管表示一个打开的开关，因为在反向偏置时势垒电位不起作用，如图16. 20(b)所示。图16. 20(c)中给出了该模型的V-I特性曲线。
